PL88101是一款55V高壓同步降壓轉換器 SOT23-6L封裝： SOP8封裝：
一、貨物簡介
1、結果性能：
- 4.5V - 55V 寬建設規模投入電壓降
- 0.6A續展工作電流進入才會
- 結合高側80V, 550mΩ和低側80V, 350mΩ工作功率場效果管按鈕開關
- 將高達95%打球
- 外軟啟用攻效可情人節限定通電時的剎時工作電流
- 外界挽回以節流外界元電子元件的巧用
- 撐持輸進欠壓更改功效與作用
- 撐持進入過壓掩體，以免止配置在大端電壓和大交流電環保下目標任務
- 撐持復制粘貼過壓掩體
- 撐持插入擊穿無球
- 撐持過溫無球
- 在輕載形勢下使用電脈沖跳頻功較以前進輕載合作
- 高效串連電阻功率（ESR）的陶瓷圖片手機輸入濾波電罐體依然發生變化
- 牢實150k控制開關次數
- 異常零部件較少， 異常安全防護發展
- 接納孩子SOT23-6L,SOP-8兩者封裝形式局勢
2、進行大道理圖：
PL88101利用道理圖(SOT23-6L封裝)

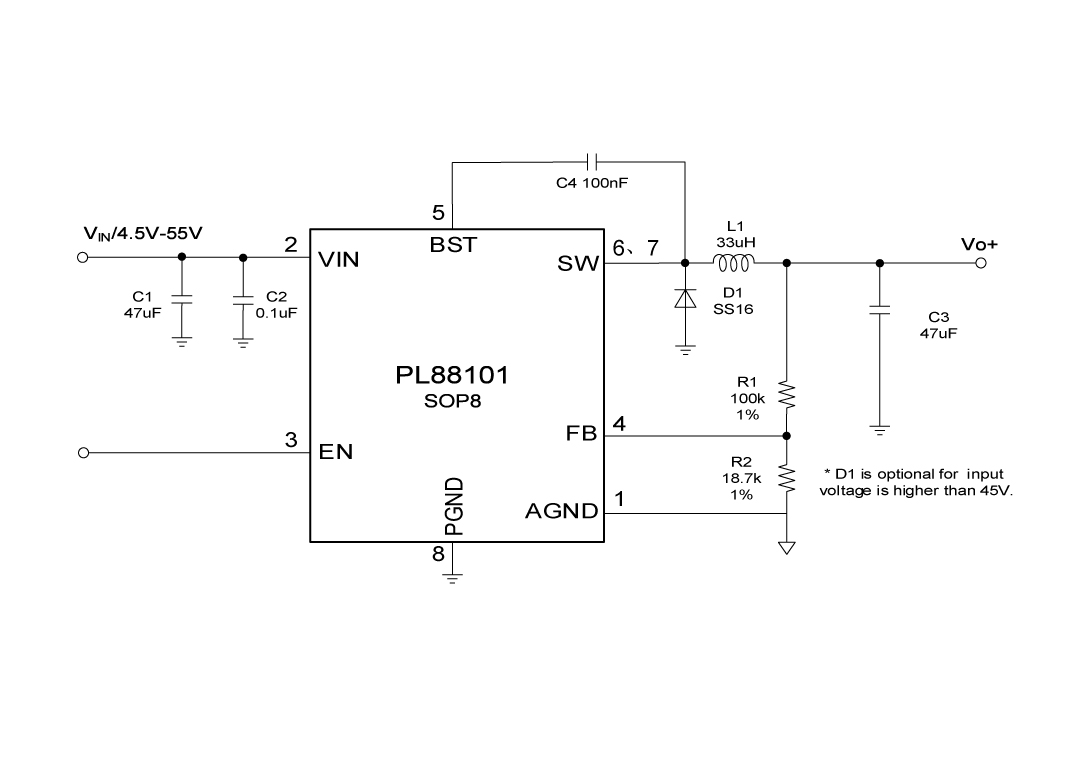

PL88101利用道理圖(SOP8封裝)
3、產品形容
PL88101一款55V直流電同歩減壓轉變成器。它集成一兩個80V 550mΩ高側和一兩個80V 350mΩ低側電率轉換開關，以在4.5V至55V的寬責任插入工作電壓投資額內供求量600mA的廷續負載電阻直流電。最高值直流電形勢有節制供求量急速瞬態渾然一體和逐定期直流電限制。
4、榜樣利用率處景
- 熱效率計
- 散播式功率系統
- 微型蓄電池筆記本充設備
- 直線電源穩壓器的前置攝像頭調理器
- 燈條規范器
5、打包封裝信心
SOT23-6L封裝 ↓
PL88101頂視圖(SOT23-6L封裝)
PL88101背視圖(SOT23-6L封裝)

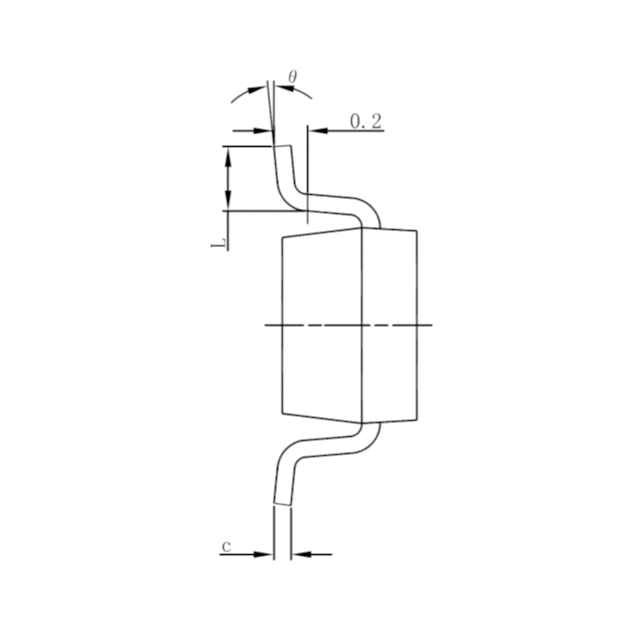

PL88101側視圖(SOT23-6L封裝)
6、管腳界說和效果形容

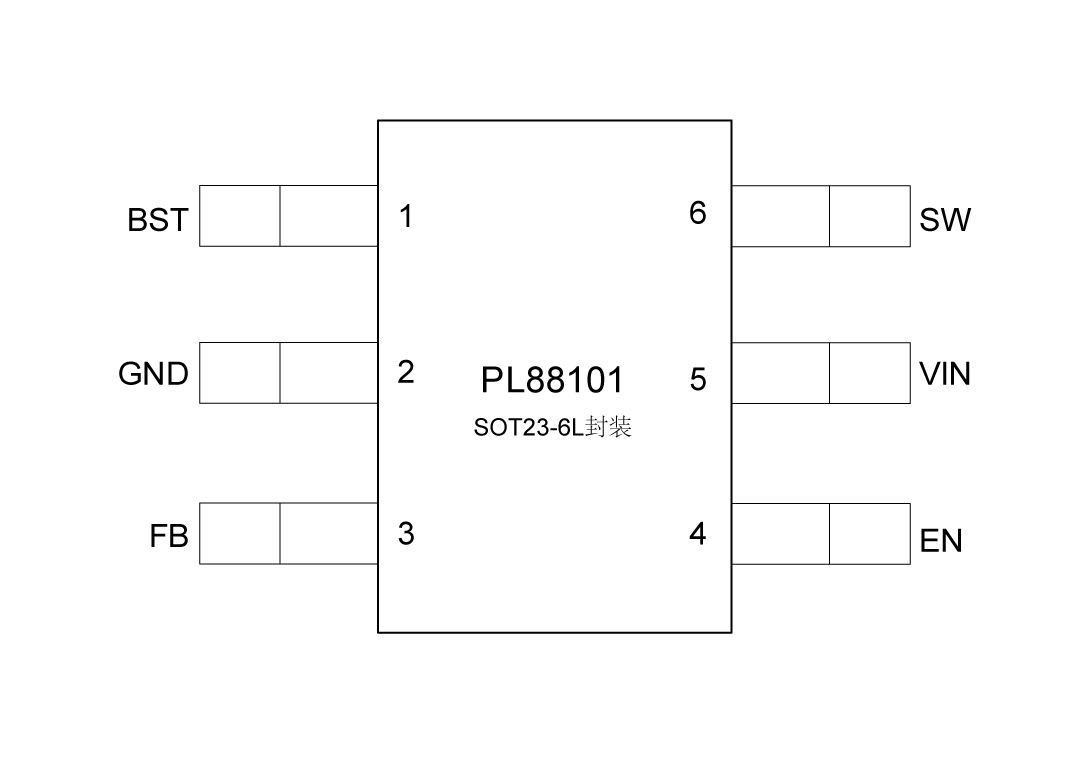

PL88101管腳界說圖(SOT23-6L封裝)

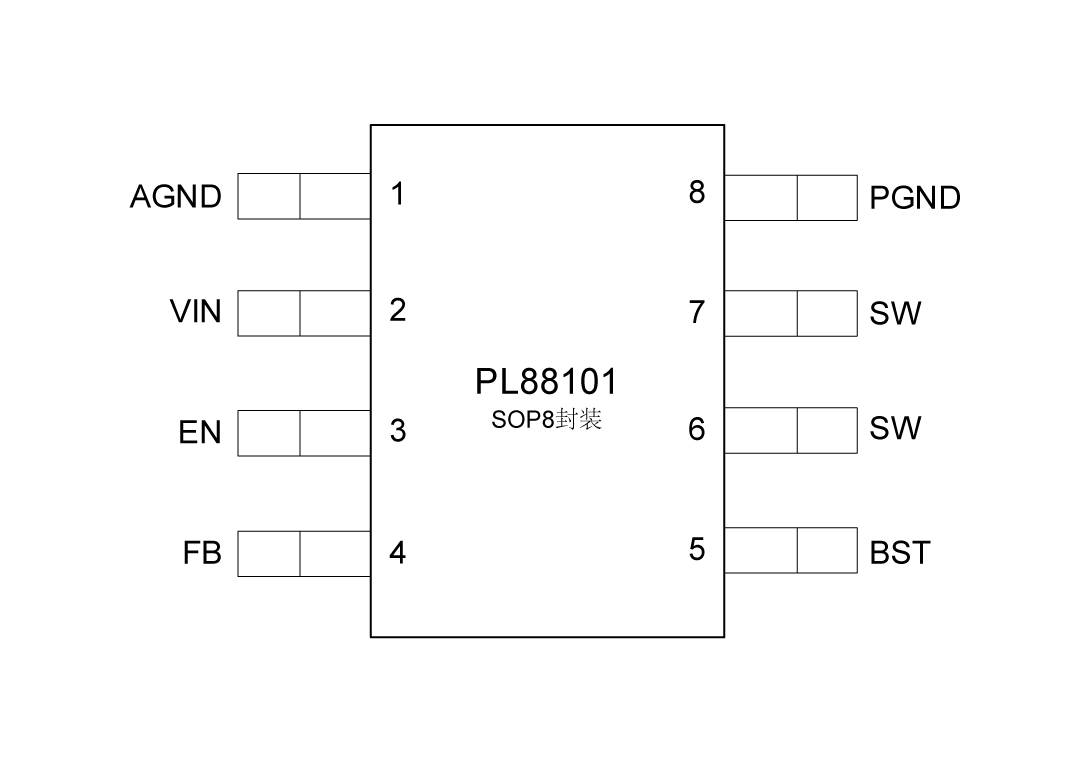

PL88101管腳界說圖(SOP8封裝)
管腳作用與功效刻畫
SOT23-6L封裝 ↓
| 序號 | 稱號 | 描寫 |
|---|---|---|
| 1 | BST | 在SW和BST之間毗連一個0.1μF或更大的電容器，覺得高側柵驅動器供電 |
| 2 | GND | 參考地 |
| 3 | FB | 反應輸入。FB感到輸入電壓。將FB毗連到一個毗連在輸入和接地之間的分壓器上。FB是一個敏感節點。堅持FB闊別SW和BST引腳。 |
| 4 | EN | 啟用輸入。EN是一個數字輸入，用于開啟或封閉調理器。將EN拉高以開啟調理器；拉低則封閉它。EN引腳經由過程一個較大的電阻器外部毗連到VIN。 |
| 5 | VIN | 電源輸入。Vin為集成電路供給電源。為Vin供給一個4.5V到55V的電源。利用一個大電容器和最少別的一個0.1uF的陶瓷電容器將Vin旁路接地，以消弭集成電路輸入中的噪聲。將電容器安排在接近Vin和接地引腳的地位。 |
| 6 | SW | 電壓切換引腳。將此引腳毗連到電感的切換節點。 |
SOP8封裝 ↓
| 序號 | 稱號 | 描寫 |
|---|---|---|
| 1 | AGND | 旌旗燈號接地用于外部參考和節制電路。 |
| 2 | VIN | 電源輸入。Vin為集成電路供給電源。為Vin供給一個4.5V到55V的電源。用一個大電容器和最少別的一個0.1uF的陶瓷電容器將Vin旁路接地，以消弭集成電路輸入中的噪聲。將電容器安排在接近Vin和接地引腳的地位。 |
| 3 | EN | 啟用輸入。EN 是一個數字輸入，用于開啟或封閉調理器。將 EN 設為高電平以開啟調理器；設為低電平則封閉它。EN 引腳經由過程一個更大的電阻外部毗連到 VIN。 |
| 4 | FB | 反應輸入。FB感到輸入電壓。將FB毗連到一個毗連在輸入和接地之間的分壓器上。FB是一個敏感節點。堅持FB闊別SW和BST引腳。 |
| 5 | BST | 在SW和BST之間毗連一個0.1μF或更大的電容器，覺得高側柵驅動器供電。 |
| 6 | SW | 電壓切換引腳。將此引腳毗連到電感的切換節點。 |
| 7 | SW | 電壓切換引腳。將此引腳毗連到電感的切換節點。 |
| 8 | PGND | 電源地 |
二、工藝pdf文件
| 范例 | 標題 | 上傳時候 | 文檔下載 |
| 結果規格尺寸書（英語怎么說） | PL88101_Datasheet_en_r1.0 | 2025/06/10 | PDF下載 |
三、進行預計
| 序號 | 標題 |
| 1 |

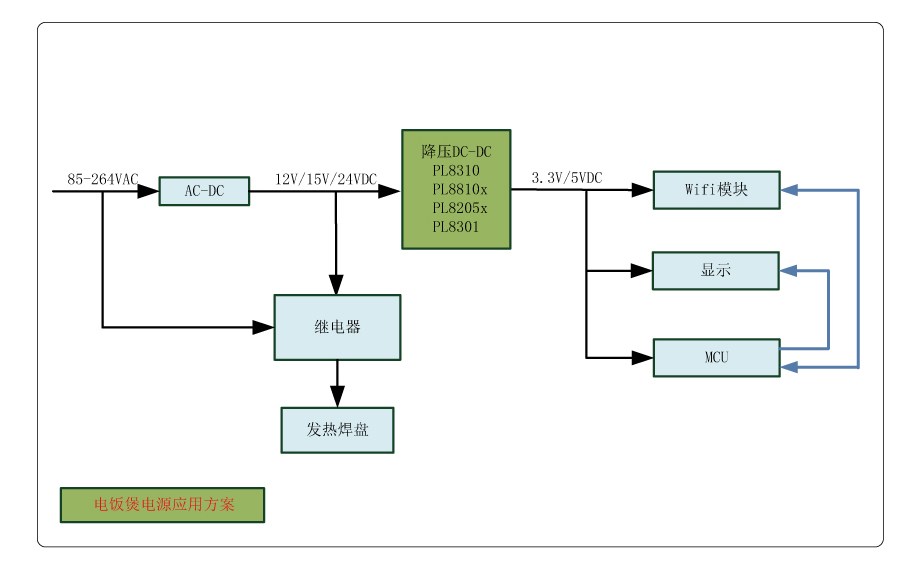

電飯煲電源利用計劃
電飯煲電源利用計劃
|
| 2 |

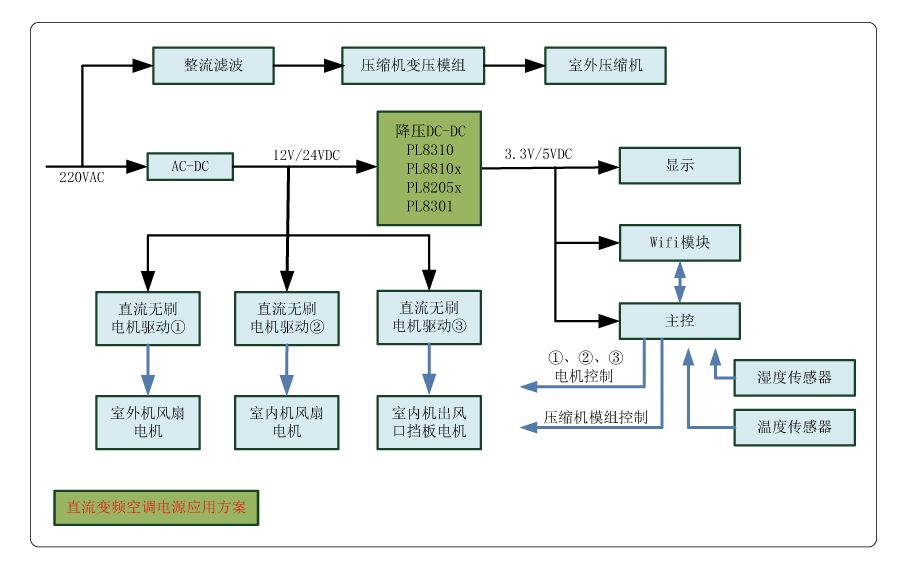

直流變頻空調電源利用計劃
